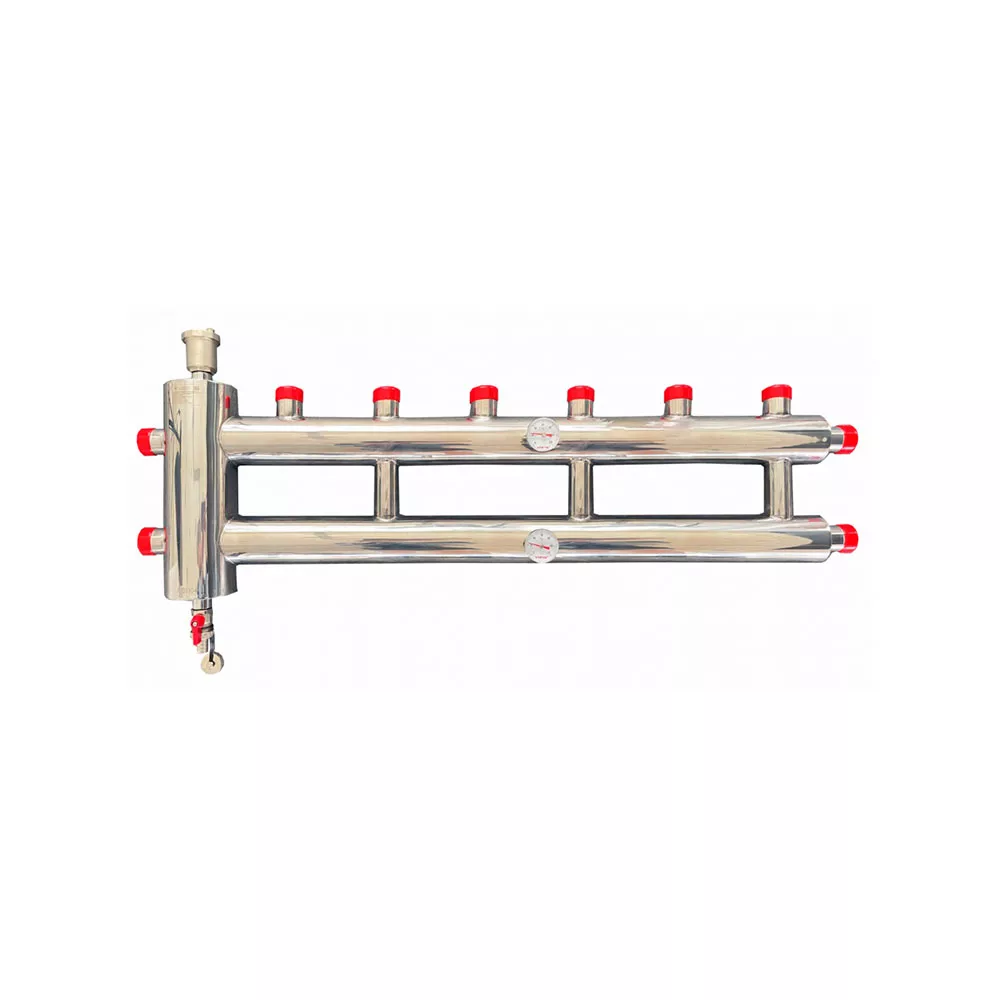

Гидравлический разделитель совмещенный с коллектором 3+1 выхода Vieir HS3.1A

Устройство представляет собой комбинированный воздухо-газоотделитель с шламоуловителем совмещенный с коллектором, которое применяется для связи основного насосного контура с одним или несколькими контурами системы теплоснабжения здания.

Блок гидрострелки с коллекторами предназначен для компактного подсоединения и гидравлической увязки многоконтурной водяной системы теплоснабжения к теплогенератору. Коллекторы имеют межосевое расстояние контуров 125 мм, это позволяет устанавливать на коллекторы насосные группы.

Кроме трубопроводов теплоснабжающих контуров на блок может быть установлена вспомогательная арматура: воздухоотводчик, дренажный кран, погружные термометры и манометр. Блок поставляется с резьбовыми патрубками, закрытыми пластиковыми заглушками.

РАЗМЕЩЕНИЕ И МОНТАЖ.

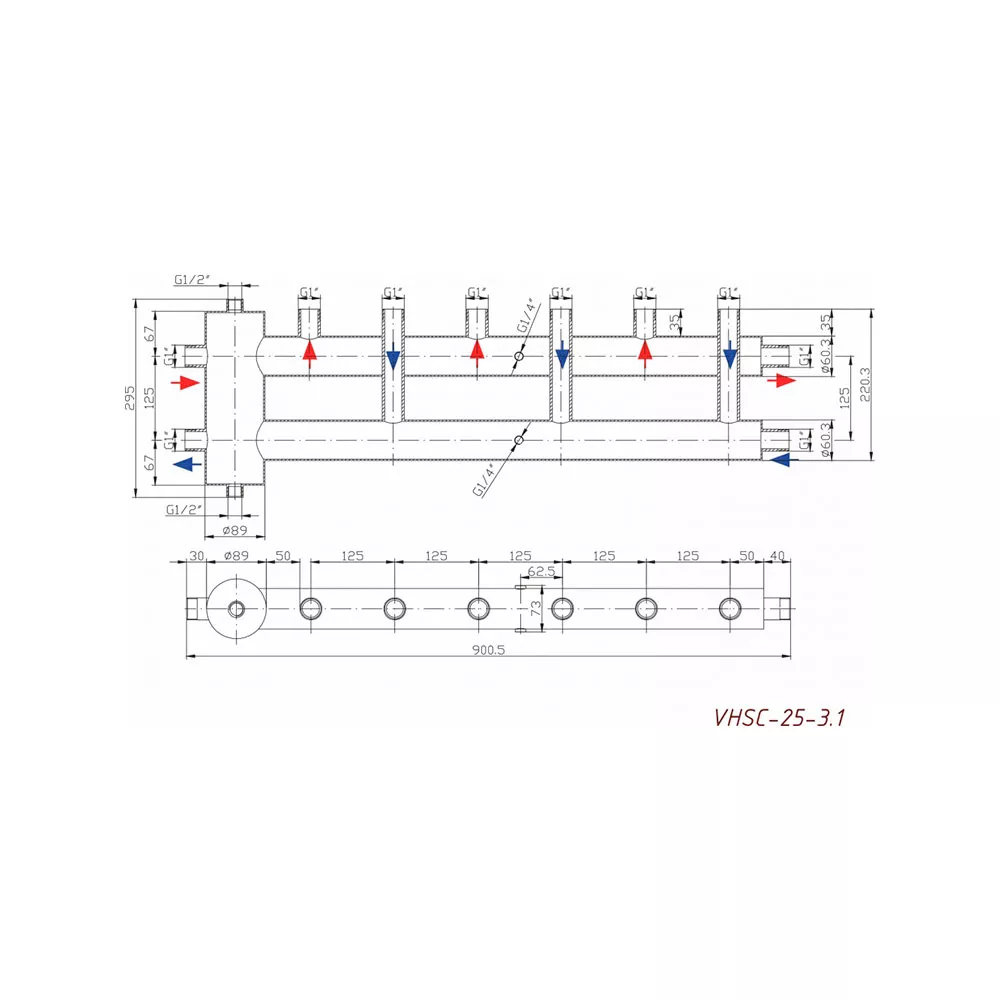

Контур потребителя – два соседних патрубка подачи и обратки. Такое расположение конструктивно обеспечивается тем, что патрубки подачи проходят насквозь через коллектор обратки и наоборот патрубки обратки проходят через коллектор подачи. В самом коллекторе нагретый и охлажденный теплоносители не смешиваются. Таким образом на каждый контур подачи поступает теплоноситель одинаковой температуры. Межосевое расстояние контуров 125 мм, что позволяет устанавливать на коллекторы насосные группы как нашей сборки, так и других производителей. Для воздухоотводчиков и сливных кранов в коллектор вварены муфты с резьбой 1/2". Муфты под термометры с резьбой 1/4" расположены с обеих сторон коллектора, что позволяет менять расположение гидрострелки и направление контуров обратки на контуры потребителей. Это важно учитывать при комплектации коллекторов насосными группами с неизменяемым расположением контуров. Правые насосные группы – патрубок подачи справа при направлении контура вверх.

Каждый контур потребителя должен быть оборудован циркуляционным насосом и обратным клапаном. Насос может быть расположен как на подаче, так и на обратке данного контура. Циркуляционные насосы контуров потребителей, в том числе и насосы в составе насосных групп быстрого монтажа, подбираются аналогично насосам первичного контура в соответствии с его напорно-расходными характеристиками и гидравлическим сопротивлением данного контура. Не рекомендуется превышать напор циркуляционного насоса по отношению к потере напора на трубопроводе более чем на 25%. Устройства устанавливаются на стену с помощью специальных кронштейнов. Кронштейны не входят в комплект поставки и приобретаются отдельно. Гидравлический разделитель может устанавливаться только в помещениях с положительной температурой. Монтаж и пуск в эксплуатацию должен быть осуществлен квалифицированными специалистами.

Перед запуском должна проводится опресовка - проверить систему на утечки в местах соединений. В качестве теплоносителя применять воду или пропилен гликолевую смесь с концентрацией гликоля до 50%. Для настройки соответствия значений расхода в первичном и вторичном контуре в базовом режиме работы для данной системы отопления (наиболее продолжительный режим работы) необходимо правильно подобрать циркуляционные насосы всех контуров в соответствии с гидравлическим сопротивлением в этих контурах.

Для вторичной компенсации измененных значений расхода теплоносителя следует использовать автоматику регулирующую работу котла, сервоприводов и циркуляционных насосов. Подбор циркуляционных насосов осуществляется на основании значений требуемого расхода теплоносителя и расчетного гидравлического сопротивления (потери напора) данного контура. Рекомендуется подбирать расход теплоносителя в трубопроводах таким образом, чтобы скорость теплоносителя была не выше 1.5 м/с, с целью предотвращения вибрации и шума. СНиП 41-01-2003. После расчета тепловых потерь здания и определения необходимой мощности для нагрева ГВС и прочих потребителей не обогревающих помещение найдена искомая мощность отопительного котла и каждого потребителя.

Данной мощности соответствуют определенные значения характеристик расхода и разницы температур теплоносителя. Для удобства подбора гидравлических разделителей и определения их соответствия мощности котла и напорно-расходным характеристикам циркуляционных насосов в формуле для расчетов мы заменили единицы измерения на популярные у производителей котлов и насосов. P = Q*0,28*C*ΔT Q=P/C * ΔT * 0,28 P – мощность котла в кВт; Q – расход теплоносителя в м3/ч. 0,28 – коэффициент перевода м3/ч в л/с; С – удельная теплоемкость воды = 4,19 кДж/кг * о С; ΔT – разница температур нагретого и нагреваемого теплоносителя в о С. 1 кВт = 1 кДж/с Гидравлические разделители не вырабатывают тепловую энергию, а только переносят теплоноситель. Таким образом мощность гидравлических разделителей величина относительная и соответствует произведению количества теплоносителя на разницу температур теплоносителя в каждой конкретной системе отопления.

Для подбора гидравлического разделителя в первую очередь необходимо определить характеристики котлового контура: расход теплоносителя и приемлемую скорость движения теплоносителя в нем (не более 1,5 м/с). Если котел оборудован собственным циркуляционным насосом который управляется автоматикой котла: 1) Гидравлический разделитель подбирается в соответствии с Ду патрубков подключения контура отопления котла. 2) Первичный (котловой) контур выполняется трубопроводом и арматурой соответствующего диаметра. Если котел не оборудуется циркуляционным насосом: 1) Необходимо подобрать циркуляционный насос в соответствии с паспортными данными расхода теплоносителя для данного котла с учетом потери напора на данном участке трубопровода. 2) Подобрать Ду трубопровода и арматуры обеспечивающий при данном расходе приемлемую скорость теплоносителя. 3) Подобрать гидравлический разделитель в соответствии с диаметром трубопровода первичного контура. Температура контуров подачи на гидрострелке снижается по направлению к центру.
