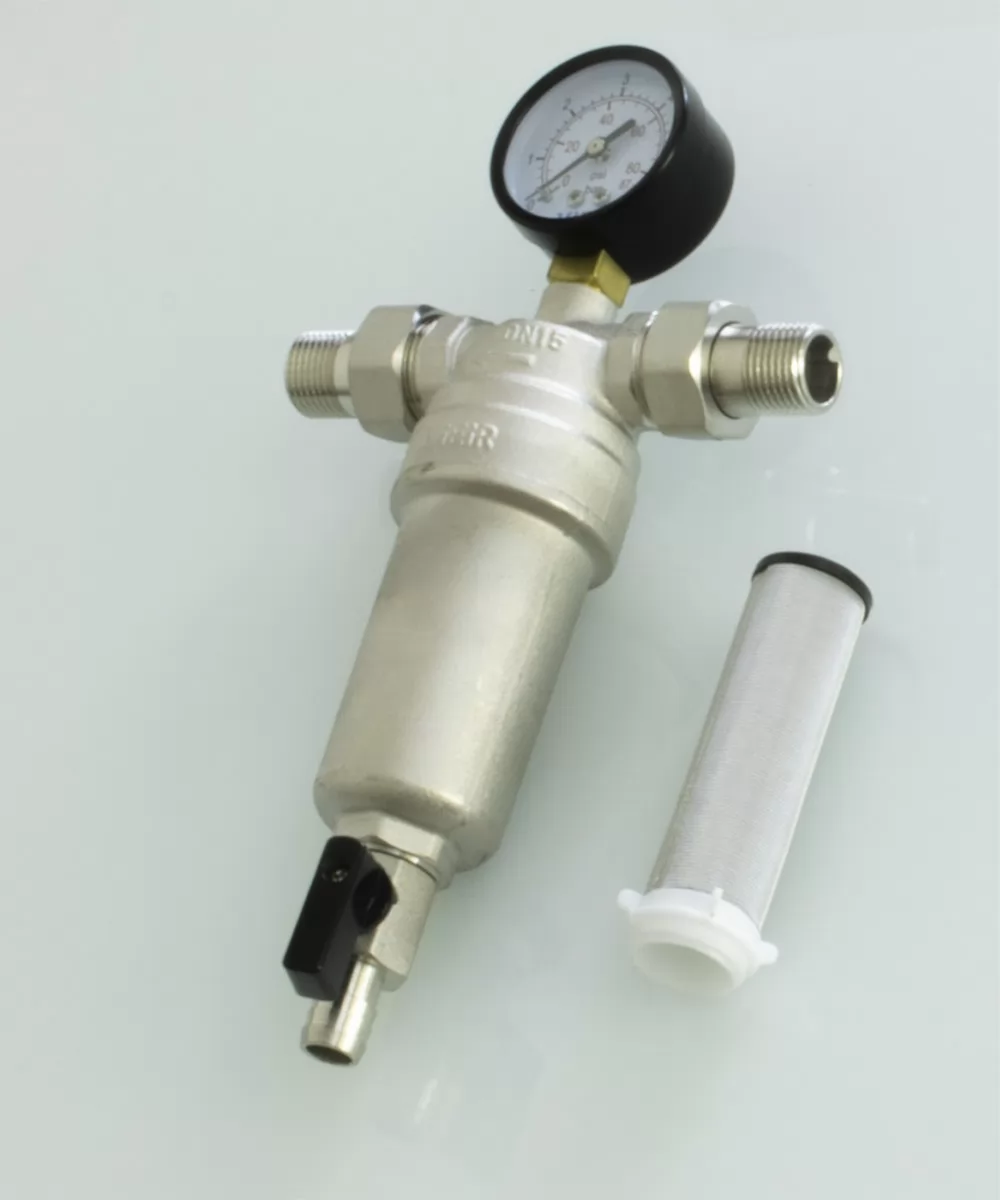

Комплектация: Самопромывной фильтр в сборе - 1шт. Латунные штуцера - 2шт. Манометр - 1шт. Запасной фильтрующий элемент - 1шт. Упаковка - 1шт.
Инструкция по монтажу.
Фильтр должен устанавливаться на горизонтальном участке трубопровода в вертикальном положении (сливным краном вниз), при этом направление потока должно соответствовать направлению стрелки на корпусе фильтра. В соответствии с ГОСТ 12.2.063-2015 п.9.6, фильтр не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несносность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на фильтр от трубопровода. Несносность соединяемых трубопроводов не должна превышать 3 мм при длине до 1м плюс 1мм на каждый последующий метр. До и после фильтра не- обходимо установить запорную арматуру для возможности извлечения фильтр элементов. При монтаже изделий следует руководствоваться указаниями СП73.13330.2016. При монтаже фильтров не допускается превышать пре- дельные крутящие моменты, указанные в таблице технических характеристик. Перед запуском в эксплуатацию система должна быть подвергнута гидравлическому испытанию статическим давлением, в 1,5 раза превышающим рабочее, но не менее 6 бар. Испытания проводятся в порядке, изложенном в СП73.13330.2016.
Для приобретения данной позиции, кликните мышкой «Добавить в корзину» или нажмите на кнопку «Быстрый заказ». Также можете оформить заказ позвонив по контактам указанным на сайте.
Условия доставки и цены на товар Фильтр механической очистки с манометром Vieir JH151-N действительны в Москве, области и по всей России. Наши профессиональные менеджеры обработают заказ и свяжутся с Вами для согласования условий доставки или самовывоза.
Данний товар от производителя Vieir сертифицирован, соответствует всем стандартам качества. Возврат купленного товарa в течение 30 дней (наличие чека обязательно).
Код производителя JH151-N
Цвет Хром
Покрытие Матовое
Гарантия 1 год
Страна изготовитель Китай
Материал Никель
Номинальный диаметр (мм) 1/2''
Рабочее давление МПа 1,6
Пробное давление МПа 2,4
Пропускная способность на чистом фильтре м3/час 3,0
Номинальная производительность на чистом фильтре м3/час 1,35
Размер ячейки фильтра первой ступени мкм 1000
Размер ячейки фильтра второй ступени мкм 100
Диапазон температур рабочей среды °С +1÷110
Стандарт резьбы ГОСТ 6357-81
Допустимая температура среды, окружающей фильтр ºС 60
Максимальная относительная влажность среды, окружающей фильтр % 80
Допустимый изгибающий момент на корпус изделия Нм 83
Допустимые монтажные моменты при выполнении резьбовых соединений Нм 35
Размер резьбы под дренажный кран дюймы 3/8''
Размер резьбы под манометр дюймы 1/4''
Диапазон измерения манометра бар 0÷10
Диаметр штуцера под шланг мм 14
Средний полный срок службы лет 15
Вес с упаковкой (кг): 1.5
Длина упаковки (мм): 250
Ширина упаковки (мм): 170
Высота упаковки (мм): 80
Комплектация: Самопромывной фильтр в сборе - 1шт. Латунные штуцера - 2шт. Манометр - 1шт. Запасной фильтрующий элемент - 1шт. Упаковка - 1шт.
